Playgreen PG12UV
695 000 руб.
В корзину
Информация покупателю:
Дополнительную информацию о товаре уточняйте у наших консультантов
+7 (495) 380-40-22

Схема установки Playgreen 12UV



1. Центральный модуль Playgreen PG12UV
2. Внешний микрокарбоновый фильтр
3. Пассивные форсунки
4. Пульт управления
5. Магистраль высокого давления
6. Модуль умягчения (при необходимости).

Центральный модуль  Buhler-AHS PG12UV playgreen_PG12UV.jpg

Playgreen 12 UV – это основной блок, сердце системы. Включает в себя ультрафиолетовый обеззараживатель, насосную станцию, гидравлику, блок глубокой фильтрации входящей воды, автоматику и сенсоры. Основная его задача в подготовке поступающей воды, сохранении необходимого уровня давления в гидравлической линии и обеспечении автономной работы и безопасности. Подключается система к водопроводу, канализации (дренаж) и входу - выходу кольцевой магистрали высокого давления. Также имеет соединение с модулем умягчения (опция), зональным контроллером и блоком питания. Данная система увлажнения адиабатического типа, то есть увлажнение достигается без использования нагревательного элемента, что создаёт условия не только для максимальной энергоэффективности, но и сводит до минимума обслуживание. Дополнительным преимуществом отсутствия нагревательного элемента является исключение размножения микроорганизмов (включая легионеллы) внутри воздуховодов и отсутствие накипи. Вода распыляется из форсунок под давлением в 70-80 бар и образует что-то похожее на аэрозоль, который, мгновенно испаряясь, насыщает помещение влагой. Данные системы увлажнения могут использоваться на объектах любого назначения, где имеет место увлажнение, будь то система офисных помещений, музей, частный дом, квартира и т.д. Все системы оснащаются фильтрами и опциональным модулем умягчения которые создают благоприятные условия для довольно продолжительного срока работы установки нагнетателя и форсунок практически без обслуживания. Качество распыляемой воды является абсолютно безвредным и не образует налета и разводов на мебели и других элементах интерьера. Многоуровневая фильтрация входящей воды позволяет блокировать попадание в систему содержащихся в ней минералов и размножения вирусов, бактерий, различных грибков и водорослей. Все агрегаты, в большинстве случаев, для удобства устанавливаются в подсобных помещениях; водопроводные шланги и форсунки – в стене или за потолком (реже в монтажных коробах), где остаются максимально незаметными. Отдельные регуляторы влажности (пульты управления) позволяют устанавливать независимое значение влажности в каждой зоне, а система в дальнейшем будет его поддерживать автоматически.

Мы монтируем три разновидности систем увлажнения компании Buhler-AHS. Главные их отличия – это производительность (литр/час) и число обслуживаемых зон увлажнения. Данные системы являются модульными и собираются индивидуально под нужды и пожелания клиента.
- Buhler-AHS Playgreen 6 (PG6UV)
- Buhler-AHS Playgreen 12 UV (PG12UV)
- Buhler-AHS Manitoba 12 UV (M12UV)


Основные преимущества системы Playgreen PG12UV:
На магистраль вода подаётся в стерильном виде на уровне «бидистиллят».
Такая степень очистки достигается благодаря системе фильтрации: угольному и механическому фильтру, фильтру обратного осмоса и дополнительному модулю деионизации.
Пропускная способность форсунки, в пересчёте на квадратные метры, колеблется от 10 до 150 м2 в зависимости от её типа.


Технические параметры Playgreen PG12UV:

Производительность 12 - 17 л/час
Макс число зон регулирования – 2 (12 форсунок)
Обслуживаемая площадь – 600 м2
Давление в линии подачи – 70 бар
Ширина – 600 мм, глубина 400 мм, высота – 330 мм
Непрерывное ультрафиолетовое фотокаталитическое обеззараживание

Внешний микрокарбоновый фильтрMCF75.jpg

Фильтрирующий элемент, предназначенный для удаления из входящей воды хлора, механических частиц и различных загрязнений с целью протекции и гарантии долговременной работы модуля P12UV.
Функция микрофильтрации
Удерживает до 170 тысяч литров хлора
Простая смена фильтра

Пассивные форсунки


  • Распылители, на которые из центрального блока подаётся вода под давлением. Форсунки имеют базовые характеристики 1.2, 2.4 и 3.5 л/ч.
  • Внутренний титановый фильтр - 20 мкм
  • Тихая работа
  • Антикапельный клапан
  • Долговечная рубиновая вставка
  • Скрытая инсталляция

Пульт управленияhs1.jpg

Пульт управления – имеет встроенный точный гигростат электронного типа, на нём устанавливается уровень влажности, необходимый для создания комфортной среды. На дисплее гигростата отражён текущий и установленный уровень влажности, который система будет поддерживать.

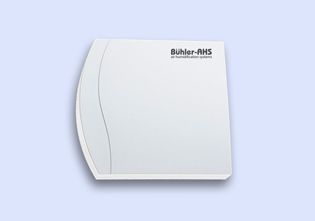

Максимальный гигростатmhs1.jpg
Максимальный гигростат – устройство контроля влажности, на случай сбоя и переувлажнения помещений. Имеет простое механическое устройство, что гарантирует максимальную надёжность.





Плюсы системы увлажнения BuhlerAHS:
  Наивысшая энергоэффективность. Низкое энергопотребление обусловлено отсутствием потребности подогрева воды;
  Минимальные риски поломки так как система сравнительно проста и максимально эффективна на фоне других способов увлажнения;
  Гигиеничность и предотвращение размножения микроорганизмов, включая легионеллы
  Мультизональность системы;
  Подавление пыли;
  Эффект адиабатического охлаждения и эффект свежести;
  Автоматизация работы системы;
  Допускается значительное удаление центрального блока от увлажняемых помещений;
  Не требовательна в обслуживании;
  Отсутствие белого налёта;
  Возможность прокладки трасс даже после финальной стадии формирования интерьера;
  Возможность интеграции в систему умного дома;
  Скрытая установка. Маленькие форсунки практически неслышны и незаметны.

Недостатками системы можно считать разве что:
  Довольно высокую стоимость
  Необходимость специализированного монтажа и обслуживания
  К центральному блоку необходимо подводить воду и электропитание
  Центральный блок лучше расположить в подсобном помещении или санузле.

Скачать инструкцию Playgreen PG12




Наши работы


Страна происхождения
Канада
Страна производитель
Канада
Срок гарантии, мес
12
Производительность, л/сут
288
Рекомендуемая площадь установки, м2
600
Потребляемая мощность, кВт
0,24
Габариты, мм
600х400х330
Напряжение, В-Ф-Гц
220-1-50
Производитель
Buhler-AHS
